◆ 抽屉高度——采用25mm倍数配置，从最小高度50mm到最大高度 400mm，多种规格可供选择。
◆ 抽屉数量——可在柜体允许范围内随意配置，柜体高度减100mm即为可配置抽屉的总高度。
◆ 抽屉导轨——同一柜体内，可选择全单轨、全双轨或单双轨混合配置。
◆ 高度为50mm的所有抽屉只有单轨选择。
|
|
| |
抽屉规格数据 |
|
| |
|

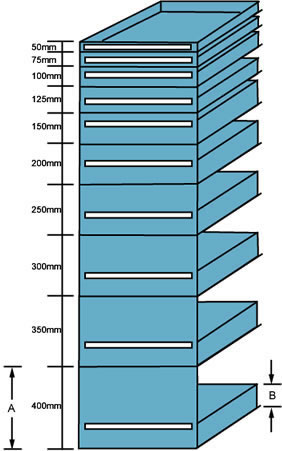

抽屉高度示意图对照表
A
抽屉高度
(mm) |
B
屉墙高度
(mm) |
可用高度
单轨
(mm) |
可用高度
双轨
(mm) |
| 50 |
33 |
36 |
/ |
| 75 |
52 |
61 |
54 |
| 100 |
77 |
86 |
79 |
| 125 |
77 |
111 |
104 |
| 150 |
127 |
136 |
129 |
| 200 |
127 |
186 |
179 |
| 250 |
127 |
236 |
229 |
| 300 |
127 |
286 |
279 |
| 400 |
127 |
/ |
379 |
|
|
| |
| |
|
|
| |
柜体规格与抽屉规格对照表 |
|
| |
| 柜体规格（W×D）(mm) |
抽屉规格（W×D）(mm) |
| 411×572 |
306×459 |
| 411×725 |
306×612 |
| 564×572 |
459×459 |
| 564×725 |
459×612 |
| 717×572 |
612×459 |
| 717×725 |
612×612 |
| 870×572 |
765×459 |
| 870×725 |
765×612 |
| 1023×572 |
918×459 |
| 1023×725 |
918×612 |
|
|
| |
|
|
| |
抽屉内部分隔的可选配置 |
|
| |
 |
 |
|
| |
槽隔板/分隔板
|
塑料分类盒
|
|
|
|
|
| |
塑料分类槽
|
|
|
| |
|
|
| |
 |
 |
 |
|
|
|
|
|
